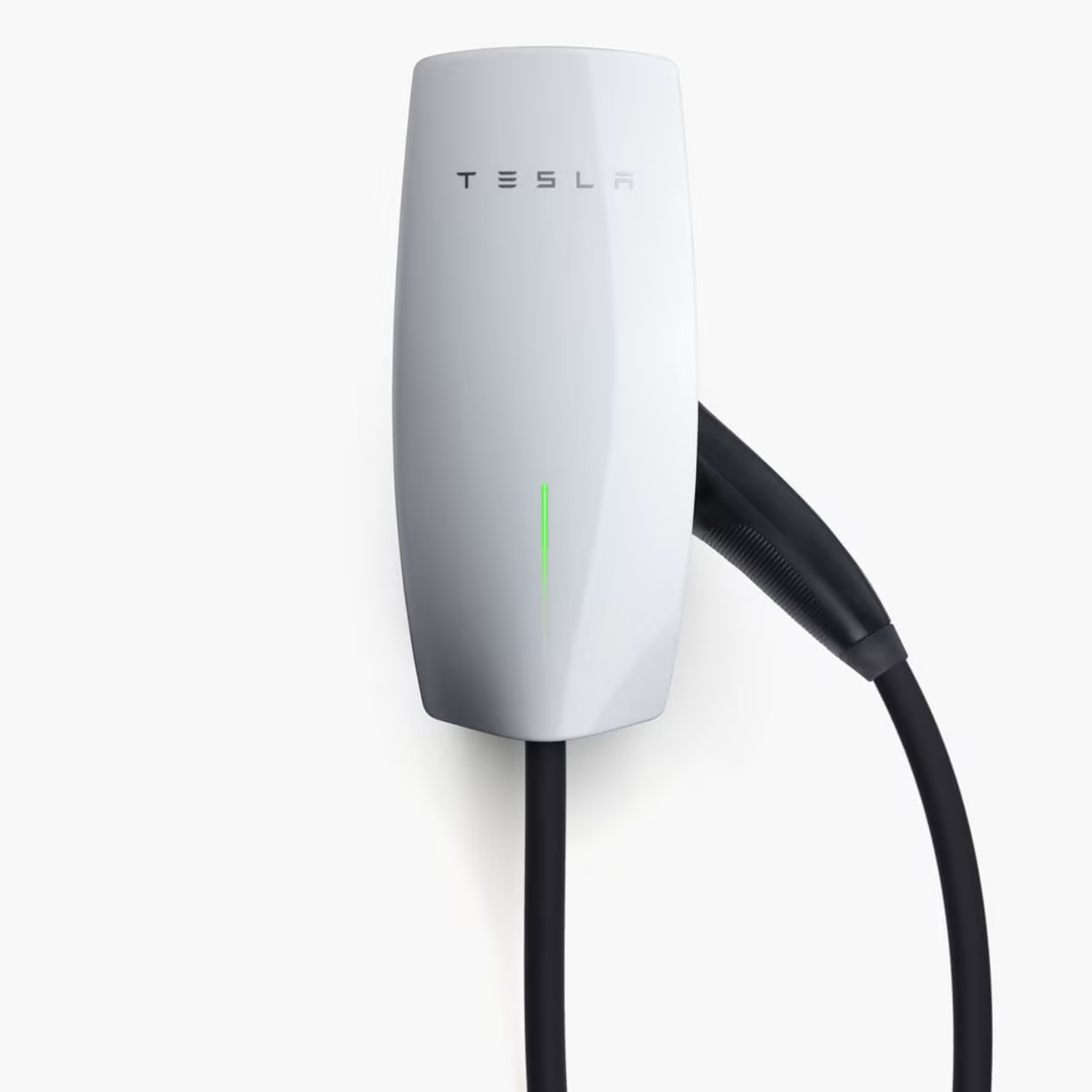

A Wall Connector a Tesla és a nem Tesla típusú elektromos járművek töltéséhez kínált legkényelmesebb megoldásunk. A könnyű kialakítás sokféle beltéri vagy kültéri beépítést tesz lehetővé, így számos elektromos rendszerhez használható házakban, lakásokban, vendéglátóipari egységekben és irodaházakban.

Jellemzők:

- Bármely Type 2 töltőporttal kompatibilis
- A töltés a Tesla alkalmazásban ütemezhető, kezelhető és nyomon követhető
- Automatikusan az otthona aktuális energiafelhasználásához igazodva maximalizálja a töltési sebességet. A Dinamikus teljesítménymérő külön vásárolható meg.
- Wi-Fi-kapcsolat a vezeték nélküli vezérlőprogram-frissítésekhez
- Óránként akár 71 km hatótávolság
- Háromfázisú töltőhálózaton akár 22 kW teljesítmény
- Egy- vagy háromfázisú hálózaton is könnyen üzembe helyezhető
- 7,3 méteres kábel

Tesla Wall Connector funkciói

Gyorsaság

A Wall Connector akár 22 kW / 32 amper kimenő teljesítményt is nyújthat. Tesla járművekhez a Wall Connector akár 71 kilométer hatótávolságra elegendő töltést biztosít óránként. Más elektromos járművek esetében a töltési sebességet a jármű gyártójának útmutatója alapján állapíthatja meg.

Jármű-kompatibilitás

A Wall Connector a legtöbb elektromos járművel kompatibilis, beleértve a Tesla járműveket és más elektromos járműveket is. Győződjön meg arról, hogy a megvásárolni kívánt Wall Connector csatlakozója illeszkedik az elektromos járműve töltőaljzatához.

Kényelem

A Wall Connector energiagazdálkodási funkcióival igazodni tud a legtöbb otthoni elektromos rendszerhez. Ez a sokoldalúság a legtöbb házban, lakásban, társasházban és munkahelyen lehetővé teszi a beépítést.

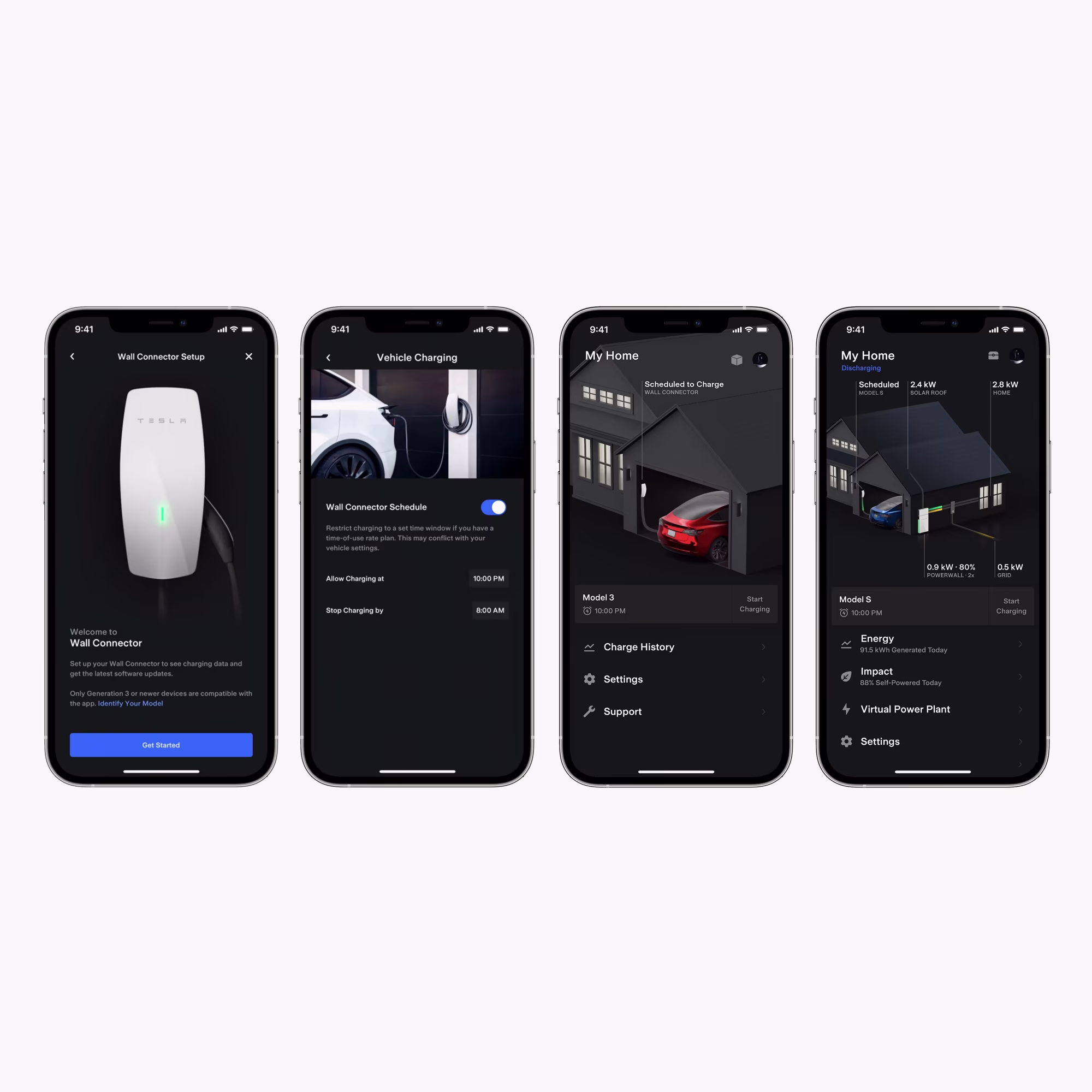

Tesla-alkalmazások

Állítsa be a Wall Connectort a Tesla alkalmazásban, és csatlakoztassa egy helyi Wi-Fi-hálózathoz a Wall Connector vezérléséhez és ütemezéséhez, valamint az adatok lekéréséhez. A felhasználói élményt javító és új funkciókat bevezető vezérlőprogram-frissítések automatikusan el lesznek küldve a Wall Connectornak. A szerelők a Tesla One alkalmazásban végezhetik el az üzembe helyezési folyamatot.

Garancia

A Wall Connector normál lakossági használatára vonatkozó garancia a számla keltétől számított 48 hónapig érvényes a Wall Connectorra. A Wall Connector normál kereskedelmi használatára vonatkozó garancia a számla keltétől számított 12 hónapig érvényes a Wall Connectorra.

Hozzáférés-vezérlés

A Charging Access Control funkcióval teljes körűen szabályozható, hogy mely járművek tölthetők a Wall Connectorral. A töltési hozzáférést az üzembehelyezési varázslón keresztül közvetlenül, fizikai lezárás nélkül korlátozhatja. Ez a funkció csak Tesla járművekkel használható.

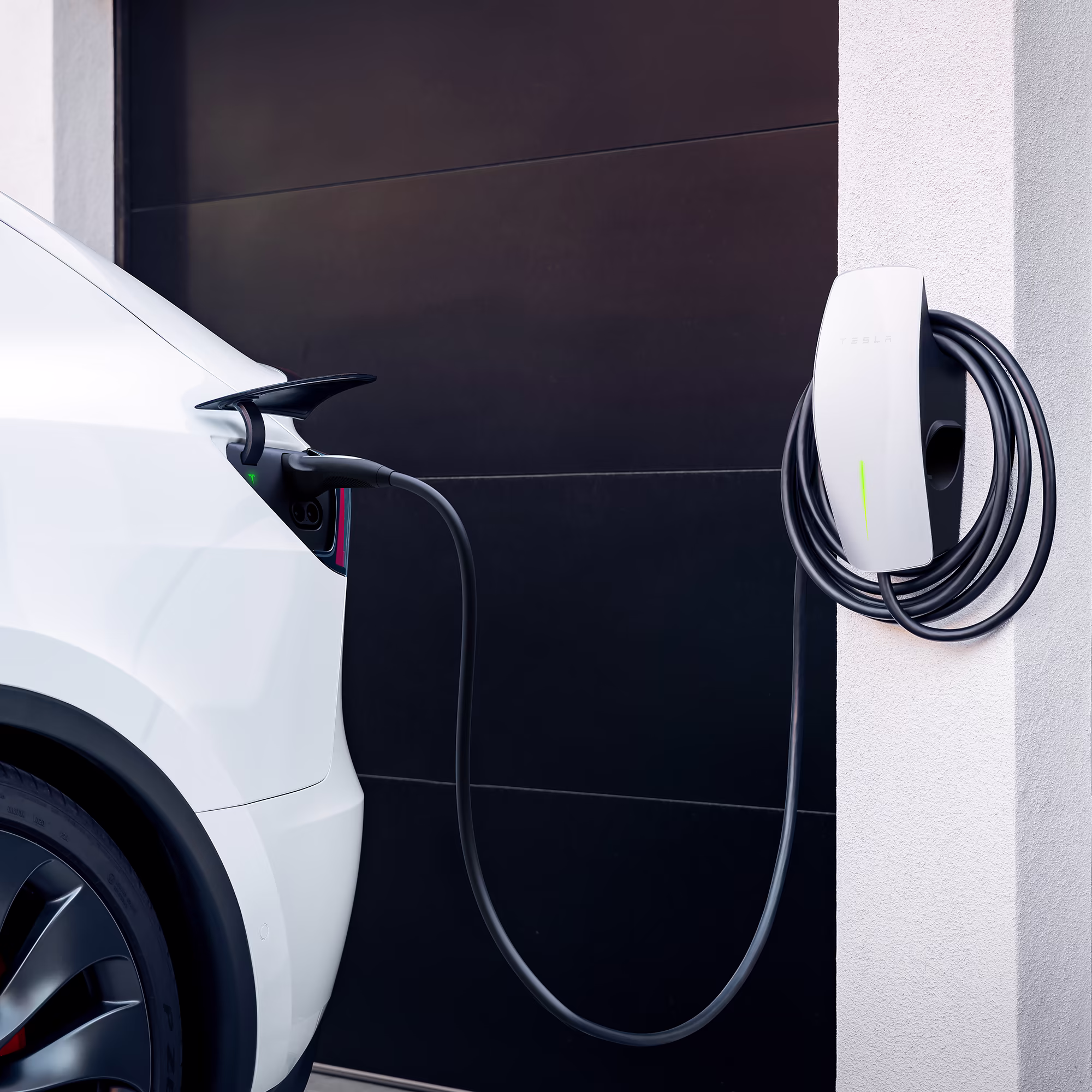

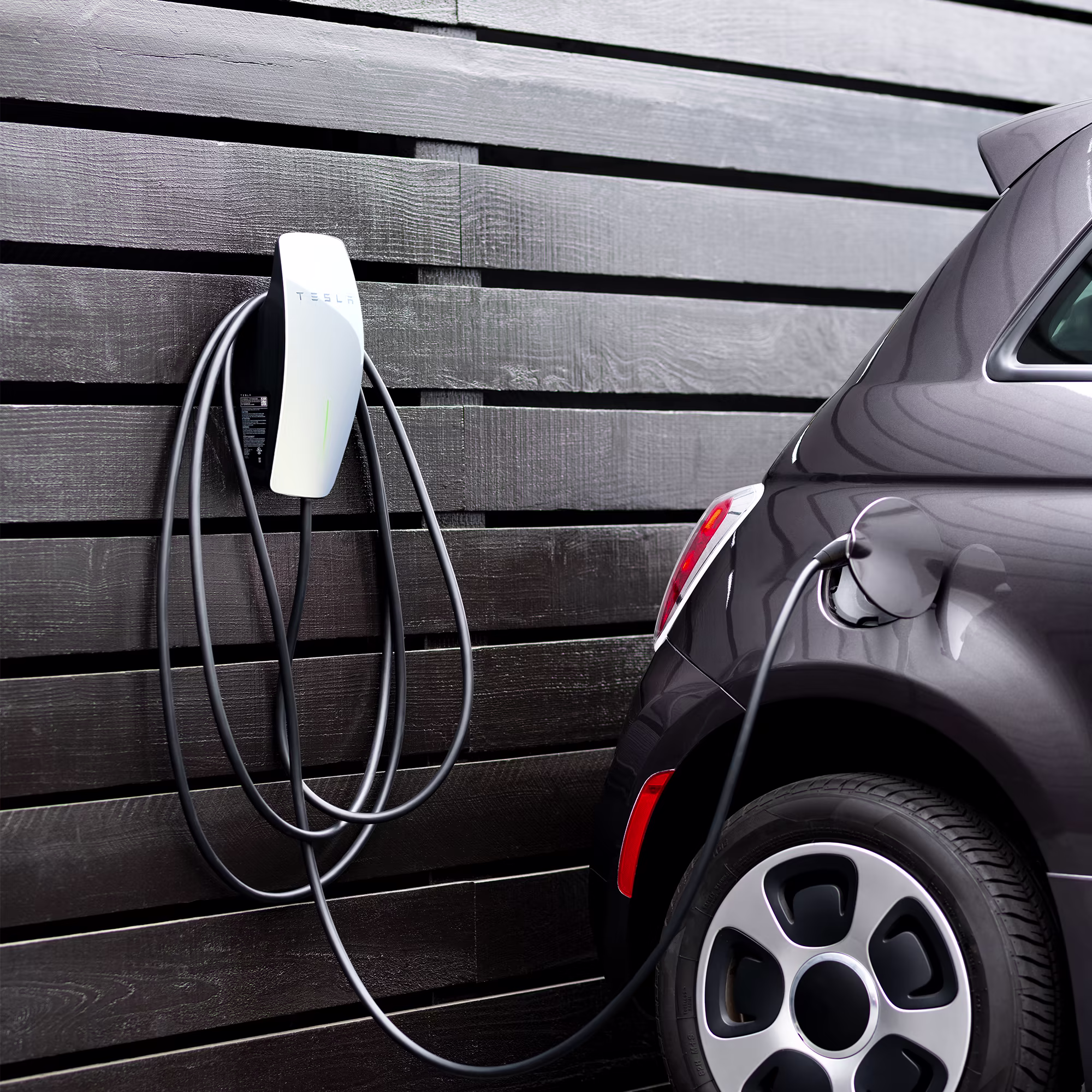

Beltéri és kültéri használhatóság

A Wall Connector könnyű kialakítása sokféle beltéri vagy kültéri beépítési módot tesz lehetővé.

Járműtöltési sebességek

A lehető leggyorsabb otthoni töltés érdekében a jármű fedélzeti töltőjének képességeihez igazodó megszakítóval helyezze üzembe a Wall Connectort. A Tesla jármű maximális áramerősségének megállapításához koppintson az érintőképernyőn található villám ikonra. Az elektromos járműve maximális áramerősségét a jármű gyártójának útmutatója alapján állapíthatja meg.

Egyedi vagy korlátozott áramellátás esetén a Wall Connector kisebb áramerősségű megszakítókkal is felszerelhető, így szinte bármilyen meglévő elektromos rendszerhez használható.

Az alábbi táblázat a Tesla járművek egyes teljesítményszintekhez tartozó töltési sebességét tartalmazza:

Gépjármű: Model S, Model 3, Model X, Model Y
Maximális töltési teljesítmény a jármű kapacitása és a WallConnector aktuális beállításai alapján:

230 V-os egyfázisú: 7,4 kW (32 A)
230 V-os háromfázisú delta: 11 kW (28 A)
400 V-os háromfázisú csillag: 11 kW (16 A)

A töltési óránként visszanyert hozzávetőleges hatótávolság kilométerben:

Model 3 és Model Y: 7 kilométer/kW
Model S és Model X: 5 kilométer/kW

A Wall Connector felszerelése

A Wall Connector úgy terveztük meg, hogy egyszerű legyen felszerelni. A beépített csatlakozókkal ellátott nyitott kötődoboz bőséges helyet kínál a vezetékek bekötéséhez, amelyek felülről, alulról és hátulról is bevezethetők. A szerelő mobileszközzel helyezheti üzembe a Wall Connector, csatlakozhat az ügyfél Wi-Fi-hálózatához és regisztrálhatja a Wall Connector, hogy azt az ügyfél és a szerelő is elérhesse távolról. Mindhárom lépés szükséges ahhoz, hogy a Wall Connector az elvárt módon működjön.

Megjegyzés: A Tesla Wall Connector beépítését minősített villanyszerelőnek kell elvégeznie. A szerelőknek a felszerelés előtt ajánlott letölteni és végigolvasni a Wall Connector üzembe helyezési útmutatóját.

Üzembe helyezés, csatlakozás a Wi-Fi-hez és a Wall Connector regisztrálása

A Wall Connector-szerelők a Tesla One alkalmazásban konfigurálhatják a beállításokat. A Wall Connector sikeres üzembe helyezéséhez olvassa be a csomagoláshoz mellékelt felszerelési Rövid útmutató első oldalán található QR-kódot. Ez a QR-kód adja meg az egységhez való csatlakozáshoz, az energiagazdálkodás konfigurálásához, a Wi-Fi-hez való csatlakozáshoz, valamint a megszakító névleges áramának és kimeneti áramerősségének a beállításához szükséges egyedi hitelesítő adatokat.

Miután elkészültek a beállítással a Tesla One alkalmazásban és regisztrálták a Wall Connector, a lakossági ügyfelek a Wall Connector összes funkciójához hozzáférhetnek a Tesla alkalmazásban, beleértve az ütemezett töltést, a töltési statisztikákat és előzményeket, az eszközhozzáférés-vezérlést és a hibaelhárító eszközöket is. A szerelőnek lehetősége lesz megtekinteni a Wall Connector és hozzáférni ahhoz a PowerHub távoli hibaelhárítás céljából.

Az ügyfélnek regisztrálnia kell a Wall Connector ahhoz, hogy hozzáférjen a Tesla alkalmazásban, és ahhoz, hogy a szerelő a PowerHub hozzá tudjon férni a Wall Connector.

Műszaki adatok:

Csatlakozó típus: Type2
Feszültség és bekötés: Névleges 200-240 V AC egyfázisú
Áramkimeneti tartomány: 12 - 48A
Sorkapcsok: 12-4 AWG ( 3,5 - 25 mm2 ) , csak réz
Támogatott csőméretek: 3/4 hüvelyk (21 mm) alapértelmezett, 1 hüvelyk (27 mm) opcionális
Földelési rendszer: TN/TT
Frekvencia: 50/60 Hz
Kábelhossz: 7,3m
Fali csatlakozó méretei: Magasság 345 mm x Szélesség 155 mm x Mélység 110mm
Kábeldoboz konzol méretei: Magasság 250 mm x Szélesség 120 mm x Mélység 50mm
Üzemi hőmérséklet: -30C - 50C
Tárolási hőmérséklet: -40 - 85C
Védettségi besorolás: 3R típus / IP54
Szellőzés: nem kötelező
A leválasztás módja: Külső elágazási megszakító
Földzárlatvédelmi áramkör-megszakító: Integrált CCID20
Wi-Fi: 2,4 GHz, 802.11b/g/n
Ügynökségi jóváhagyások: cULus - E351001
Súly[kg]: 4.50
